Perché ER4943 è una scelta versatile per la saldatura di leghe miste?

Gli ingegneri di saldatura che lavorano su più tipi di leghe di alluminio conoscono bene questa frustrazione: un filo di apporto funziona in modo affidabile su un singolo materiale di base ma inizia a mostrare crepe, porosità o scarsa fusione nel momento in cui cambia la combinazione della lega. Il cambio dei cavi nel corso del progetto allunga i tempi, aumenta il rischio di scambi di materiali e complica l'approvazione. Se stai valutando le opzioni di riempimento per un flusso di lavoro che coinvolge regolarmente diversi gradi di alluminio, capire cosa separa un filo veramente adattabile da uno specializzato vale la pena dedicare del tempo prima di impegnarsi a rispettare una specifica.

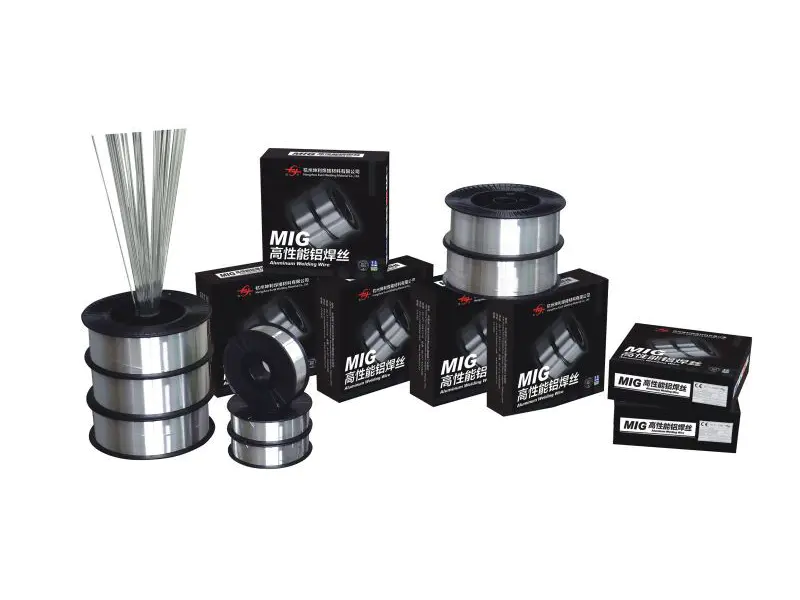

Cos'è il filo per saldatura in alluminio ER4943?

Il filo per saldatura in alluminio ER4943 è una lega di riempimento in alluminio contenente silicio sviluppata per risolvere i limiti di compatibilità riscontrati nei fili a base di silicio della generazione precedente. Appartiene alla famiglia dei riempitivi in ​​alluminio-silicio e condivide questo lignaggio con la più nota designazione 4043, introducendo cambiamenti significativi nella sua chimica.

La caratteristica distintiva dell'ER4943 è il suo contenuto di silicio raffinato combinato con un'aggiunta controllata di magnesio. Questa combinazione è stata introdotta appositamente per migliorare le proprietà meccaniche nel deposito di saldatura, un'area in cui i riempitivi standard a base di solo silicio avevano storicamente sottoperformato se utilizzati su leghe di base contenenti magnesio.

In termini pratici, questo filo tenta di colmare il divario tra due categorie di riempitivi storicamente separate: quelli ottimizzati per fluidità e resistenza alle crepe e quelli ottimizzati per resistenza nelle applicazioni strutturali. Il raggiungimento di tale equilibrio per la tua applicazione specifica dipende dalla combinazione di leghe coinvolte, ma la chimica è appositamente creata per scenari di leghe miste.

Perché la saldatura di leghe miste crea sfide di compatibilità

Il problema principale dell'unione di gradi di alluminio diversi

Non tutte le leghe di alluminio rispondono allo stesso modo di calore o ad una determinata composizione di riempitivo. Quando due diversi materiali di base si incontrano in un giunto saldato, il riempitivo deve essere compatibile con entrambi: chimicamente, termicamente e meccanicamente. Una mancata corrispondenza in una qualsiasi di queste aree può produrre:

• Cracking a caldo durante la solidificazione
• Porosità da interazioni magnesio-silicio
• Duttilità ridotta nella zona di saldatura finita
• Aspetto del cordone e qualità della fusione incoerente

Perché la selezione del riempitivo diventa più complessa negli scenari misti

Nella saldatura monolega, la scelta del riempitivo è relativamente semplice. Nella fabbricazione di leghe miste, comune nei settori automobilistico, marino e delle apparecchiature industriali, il riempitivo deve funzionare in modo accettabile in una gamma più ampia di rapporti di diluizione e composizioni di zone influenzate dal calore.

Il rischio non è solo estetico. Le saldature che appaiono visivamente integre possono portare con sé concentrazioni di stress interne o debolizze microstrutturali che diventano evidenti solo sotto carico o cicli di fatica. La scelta di un riempimento con una compatibilità più ampia riduce il rischio di richiedere un filo diverso per ogni configurazione del giunto.

Come la chimica dell'ER4943 affronta queste sfide

Contenuto di silicio e suo ruolo nel comportamento del bagno di saldatura

Il silicio riduce il punto di fusione del bagno di saldatura e migliora la fluidità. In termini pratici di saldatura, ciò significa che il bagno scorre in modo più uniforme nel giunto, riducendo la tendenza alla fusione incompleta alle estremità della saldatura. Ridurre inoltre l'intervallo di solidificazione del metallo saldato, che è direttamente correlato alla suscettibilità alle cricche a caldo.

Il livello di silicio nell'ER4943 è posizionato per offrire questi vantaggi rimanendo all'interno di un intervallo che non diluisce eccessivamente le proprietà meccaniche del deposito. Si tratta di una calibrazione intenzionale: troppo poco silicio fa perdere il vantaggio della resistenza alle cricche; troppo e la saldatura diventa fragile.

Il ruolo del magnesio nel deposito

L'aggiunta di magnesio è ciò che distingue in modo significativo l'ER4943 dal suo predecessore. Il magnesio contribuisce al rafforzamento della soluzione solida nel metallo saldato, il che si traduce in un deposito con caratteristiche di trazione e snervamento misurabilmente più elevate rispetto ai fili di solo silicio in condizioni equivalenti.

Ciò è particolarmente importante quando si saldano leghe base contenenti magnesio come quelle della serie 5xxx. Senza una certa quantità di magnesio nel riempitivo, la diluizione del materiale di base può provocare uno sbilanciamento chimico della zona di saldatura. Il contenuto controllato di magnesio aiuta a mantenere una composizione del deposito più stabile in una gamma di livelli di diluizione.

Interazione tra silicio e magnesio

Una delle preoccupazioni storiche legate alla combinazione di silicio e magnesio nella saldatura dell'alluminio è la formazione di composti ai bordi dei grani che possono ridurre la duttilità. La chimica dell'ER4943 è formulata per mantenere questa interazione entro limiti accettabili con i normali parametri di saldatura.

Ciò non significa che il filo sia immune a tutti i problemi microstrutturali (nessun filo di apporto lo è) ma significa che nella progettazione è stato considerato l'equilibrio e che il filo si comporta in modo prevedibile se utilizzato entro l'intervallo di parametri previsto.

Quali combinazioni di leghe gestiscono bene ER4943?

Compatibilità con i materiali di base della serie 6xxx

Le leghe della serie 6xxx, che contengono silicio e magnesio come elementi di lega primari, sono tra i gradi di alluminio comunemente saldati nella fabbricazione strutturale e architettonica. Sono anche tra i più sensibili alle cricche se saldati con riempitivi che non corrispondono al loro comportamento di solidificazione.

Il filo per saldatura in alluminio ER4943 è considerato una scelta affidabile per i giunti da 6xxx a 6xxx nonché per le combinazioni da 6xxx a 3xxx e da 6xxx a 1xxx. Il silicio nel filo aiuta a gestire le caratteristiche di solidificazione della zona di saldatura diluita, mentre il contributo di magnesio supporta la resistenza del deposito.

Prestazioni su leghe 3xxx e 1xxx

Le leghe della serie 3xxx, comunemente utilizzate negli scambiatori di calore e nei pannelli automobilistici, e i gradi di alluminio puro della serie 1xxx utilizzati in applicazioni elettriche e chimiche, sono generalmente meno esigenti in termini di sensibilità alle cricche. ER4943 offre prestazioni costanti su questi materiali e la sua fluidità migliorata rispetto ad altre opzioni di riempitivo può rappresentare un vantaggio nei lavori su sezione sottile o con tolleranza stretta.

Dove il coinvolgimento della lega 5xxx cambia il calcolo

La saldatura su leghe della serie 5xxx, che presentano livelli di magnesio più elevati, richiede un'attenta selezione del riempitivo. ER4943 può essere utilizzato in alcuni giunti misti interessati da 5xxx, in particolare dove il componente 5xxx ha un contenuto di magnesio inferiore. Tuttavia, per i giunti che coinvolgono qualità 5xxx ad alto contenuto di magnesio dove la resistenza nella zona di saldatura è un requisito primario, un riempitivo della serie 5xxx può comunque essere la scelta più appropriata. La decisione dovrebbe essere presa in base alle designazioni specifiche della lega e ai requisiti meccanici del giunto finito.

Confrontare tra ER4943 e le opzioni di riempimento adiacenti

Come differisce dal 4043 nella pratica

La designazione 4043 è stata per molto tempo una scelta standard per i riempitivi per alluminio a base di silicio. Offre buona resistenza alle cricche e fluidità, ma produce un deposito di saldatura con resistenza inferiore, in particolare se utilizzato su leghe che rispondono all'indurimento per l'invecchiamento o al rafforzamento della soluzione solida.

ER4943 è stato sviluppato come risposta a questa limitazione. Aggiungendo magnesio alla base di silicio, la resistenza del deposito migliora senza sacrificare la resistenza alle crepe e le caratteristiche di flusso che hanno reso 4043 un valore predefinito affidabile. Per le applicazioni in cui è importante la resistenza post-saldatura – staffe strutturali, telai portanti o giunti soggetti a sollecitazioni cicliche – vale la pena considerare questa differenza nella decisione di selezione del riempitivo.

Come differisce dal 5356 nella pratica

Il filo 5356, che appartiene alla famiglia dell'alluminio-magnesio, offre una maggiore resistenza al deposito ed è ampiamente utilizzato nella fabbricazione strutturale e marina. Tuttavia, comporta un rischio maggiore di cricche a caldo su alcuni materiali di base, in particolare la serie 6xxx, e il suo contenuto di magnesio più elevato può creare sfide in condizioni di servizio a temperatura elevata.

ER4943 occupa una posizione diversa nella matrice di selezione. Non è un sostituto diretto del 5356 in applicazioni strutturali ad alta resistenza, ma offre un profilo di comportamento più prevedibile nei giunti in leghe miste in cui la combinazione del materiale di base comprende sia elementi sensibili alle crepe che elementi sensibili alla resistenza.

Un riferimento comparativo semplificato

Questo confronto è semplificato e inteso come orientamento generale. I requisiti applicativi specifici devono essere sempre confermati rispetto alle attuali linee guida sulla selezione del riempitivo e, ove necessario, qualificati attraverso test della procedura di saldatura.

Considerazioni pratiche per l'utilizzo di ER4943

Compatibilità del gas di protezione

ER4943 è compatibile con il gas di protezione argon, che è la scelta standard per la saldatura MIG e TIG dell'alluminio. Le miscele di argon-elio possono essere utilizzate laddove è necessario un maggiore apporto di calore per sezioni più spesse o dove i requisiti di velocità di viaggio richiedono una piscina più fluida. Il filo non richiede alcun approccio di schermatura specializzato oltre a quello che verrebbe utilizzato per riempitivi comparabili contenenti silicio.

Idoneità al processo

Il filo è adatto sia per processi MIG che TIG. Nelle applicazioni MIG, le sue caratteristiche di flusso supportano i profili del cordone coerenti in una gamma di velocità e posizioni di spostamento. Nelle applicazioni TIG, la chimica controllata contribuisce a un arco stabile e a un comportamento prevedibile della piscina, il che è particolarmente utile nei lavori di precisione o in giunti con tolleranze di adattamento strette.

Stoccaggio e movimentazione

Il filo di apporto in alluminio è sensibile all'umidità e ER4943 non fa eccezione. Il filo deve essere conservato in un ambiente asciutto, lontano da sbalzi di temperatura che possono causare condensa sulla bobina. Le bobine aperte non in uso devono essere sigillate o conservate in un armadio di stoccaggio controllato. La contaminazione dovuta all'umidità o all'ossidazione superficiale è una delle fonti più comuni di porosità nelle saldature dell'alluminio e una corretta pratica di conservazione elimina una variabile prevenibile dal processo.

Preparazione pre-saldatura

Indipendentemente dalla scelta del riempitivo, il materiale di base in alluminio deve essere pulito dallo strato di ossido e dalla contaminazione superficiale immediatamente prima della saldatura. Le spazzole in acciaio inossidabile dedicate all'uso dell'alluminio, abbinate ad un'adeguata pulizia con solventi, sono una pratica standard. Lo strato di ossido sull'alluminio fonde a una temperatura significativamente più elevata rispetto al metallo base e anche un sottile strato residuo può interrompere la fusione e introdurre porosità nella zona di saldatura.

Settori applicativi in cui ER4943 vede un uso regolare

Componenti automobilistici e di trasporto

La costruzione in leghe miste è comune nelle strutture delle carrozzerie automobilistiche, dove diversi gradi di alluminio vengono selezionati per requisiti prestazionali specifici: formabilità nei pannelli della carrozzeria, resistenza negli elementi strutturali, resistenza alla corrosione nelle sezioni esposte. ER4943 viene utilizzato nelle operazioni di assemblaggio e riparazione in cui questi diversi gradi si incontrano in un giunto di saldatura e si preferisce un'unica specifica di riempimento coerente rispetto alla gestione di più tipi di filo.

Fabbricazione di attrezzature industriali

Telai, involucri ed elementi strutturali fabbricati con estrusioni di alluminio standard spesso utilizzano leghe della serie 6xxx in più stati e talvolta in combinazione con componenti 3xxx o 1xxx. Questo filo fornisce un'opzione di riempimento coerente tra queste combinazioni, riducendo la complessità della gestione del riempimento in un ambiente di produzione.

Scambiatori di calore e movimentazione dei fluidi

Le applicazioni che coinvolgono le leghe della serie 3xxx nella costruzione di scambiatori di calore beneficiano delle caratteristiche di flusso dei riempitivi contenenti silicio. Laddove questi componenti sono a unità raccordi o elementi strutturali realizzati con leghe 6xxx, ER4943 offre un'opzione di riempimento compatibile che gestisce entrambi i lati del giunto senza richiedere un interruttore.

Lavori di manutenzione e riparazione

Nella saldatura di riparazione o di manutenzione sul campo, la lega di base non è sempre nota con certezza. Il profilo di compatibilità più ampio di questo filo lo rende una scelta pratica e predefinita per le situazioni in cui la combinazione della lega è mista o incerta, riducendo la probabilità che una mancata corrispondenza del riempitivo causa problemi di qualità della saldatura in un lavoro di riparazione non pianificato.

Domande che vale la pena porre prima di specificare ER4943

Prima di definire le specifiche del riempitivo per un'applicazione con leghe miste, vale la pena analizzare quanto segue:

1. Quali sono le denominazioni specifiche delle leghe di entrambi i materiali di base? ER4943 funziona bene con molte combinazioni ma presenta limitazioni con le leghe 5xxx ad alto contenuto di magnesio nei giunti critici in termini di resistenza.
2. Quali sono i requisiti meccanici per la saldatura finita? Se la resistenza alla trazione nella zona di saldatura deve soddisfare una soglia specifica, verificare che le proprietà del deposito siano in linea con tale requisito in base ai parametri di saldatura e alle eventuali condizioni di trattamento post-saldatura.
3. Il gruppo saldato sarà esposto a una temperatura di servizio elevata? I riempitivi contenenti silicio non sono generalmente consigliati per il servizio prolungato a temperatura elevata. Se l'applicazione prevede temperature superiori ai tipici intervalli operativi ambientali, la scelta del riempitivo dovrebbe tenerne conto.
4. È prevista l’anodizzazione post saldatura? I depositi di saldatura contenenti silicio tendineo a non raggiungere un colore corrispondente quando anodizzati insieme a molte leghe a base di alluminio. Se l'aspetto dopo l'anodizzazione è un requisito, questo è un fattore rilevante nella scelta del riempimento.
5. La procedura è stata qualificata per questa combinazione? Laddove è richiesta la conformità al codice o la certificazione di qualità, la scelta del riempitivo deve essere confermata attraverso una procedura di saldatura qualificata piuttosto che presunta sulla base delle sole linee guida generali sulla compatibilità.

Prendere la decisione sulla selezione del riempimento

ER4943 offre un equilibrio ponderato tra resistenza alle cricche, resistenza al deposito e compatibilità tra leghe che lo rende un'opzione pratica per produttori e ingegneri che si lavorano regolarmente di gradi di alluminio misti. Non si tratta di una soluzione universale (non lo è nessun singolo filo di apporto), ma la sua chimica è stata appositamente progettata per risolvere le limitazioni che si presentano quando i riempitivi contenenti solo silicio incontrano materiali di base contenenti magnesio.

La decisione di specificare il filo per saldatura in alluminio ER4943 dovrebbe basarsi su una chiara comprensione della combinazione di leghe coinvolte, dei requisiti meccanici e di servizio del giunto e delle condizioni di processo in cui verrà applicato. Quando questi fattori si allineano con l'intento progettuale, funziona come un riempitivo affidabile e coerente in una gamma di applicazioni in leghe miste. Se stai valutando questo filo per un'applicazione specifica o stai cercando di stabilire una specifica qualificata del riempitivo per un processo di produzione di leghe miste, Hangzhou Kunli Welding Materials Co., Ltd. può fornire documentazione sui materiali, consulenza tecnica e quantità di campioni per supportare la tua valutazione. Raggiungere la combinazione di leghe e i dettagli dell'applicazione è un punto di partenza pratico per verificare se questo filo è adatto alle tue esigenze di saldatura.
