Il filo MIG in alluminio 5183 è adatto per recipienti a pressione?

La saldatura di un destinatario a pressione non è il luogo adatto per scoprire che il metallo d'apporto è sottospecificato. La rottura da tensocorrosione, la fatica delle saldature e il cedimento dei giunti nel servizio criogenico non sono preoccupazioni ipotetiche: sono le modalità di guasto documentate che guidano le specifiche dei materiali. La scelta del materiale di riempimento in alluminio sbagliata non è sempre immediatamente evidente in produzione, ma le conseguenze si manifestano in servizio in condizioni che il giunto non è mai stato progettato per gestire. 5183 Filo MIG in alluminio si trova in una posizione specifica nella gerarchia di selezione del metallo d'apporto: viene scelto quando l'ambiente di servizio, la lega di base o la domanda strutturale vanno oltre ciò che il filo di alluminio per uso generale può offrire in modo affidabile.

Ciò che rende la saldatura dei recipienti una pressione diversa dalla fabbricazione generale

Il giunto saldato sopporta un carico ciclico e sostenuto

Nella fabbricazione generale dell'alluminio (involucri, staffe, telai strutturali) il giunto saldato in genere sopporta un carico statico in un ambiente relativamente stabile. I requisiti prestazionali sono l'integrità dimensionale e la connessione strutturale di base.

Un giunto saldato per un destinatario a pressione e una situazione diversa. Funziona sotto pressione interna, spesso con carico ciclico poiché il recipiente pressurizza e depressurizza ripetutamente durante la sua vita utile. Questo carico ciclico crea stress da fatica che si accumula sulla punta della saldatura e nella zona interessata dal calore. Un giunto che regge sotto carico statico può rompersi progressivamente sotto fatica.

La corrosione nella zona di saldatura è un rischio strutturale

Il metallo saldato e la zona interessata dal calore circostante sono spesso elettrochimicamente diversi dal materiale di base. Nell'alluminio, questa differenza può favorire la corrosione preferenziale nella zona di saldatura quando l'assieme è esposto a cloruri, umidità o altri mezzi corrosivi.

In un recipiente a pressione, la corrosione in corrispondenza della saldatura non è solo una condizione superficiale: riduce lo spessore delle pareti e crea siti di inizio per la tensocorrosione. La composizione del metallo d'apporto influisce direttamente sulla resistenza alla corrosione della zona di saldatura rispetto al materiale di base circostante.

Cosa offre il filo di alluminio generale e dove non è all'altezza

Il riempimento generale funziona bene per le applicazioni a bassa richiesta

I fili d'apporto in alluminio per uso generale, compresi i tipi contenenti silicio utilizzati per le leghe trattabili termicamente, sono adatti per un'ampia gamma di attività di fabbricazione. Sono selezionati per facilità di saldatura, caratteristiche di flusso, resistenza alle crepe su passaggi di saldatura più piccoli e compatibilità con le comuni leghe di base.

Per applicazioni non critiche: telai saldati, involucri generali, saldature cosmetiche e lavori strutturali leggeri, il riempitivo generale offre prestazioni adeguate senza il costo o la complessità delle specifiche di un filo più altamente legato.

Le lacune che appaiono in condizioni difficili

Il filo di alluminio generale non copre tutte le applicazioni con le stesse prestazioni. Dove tende a non essere all'altezza:

• Giunti in leghe di base ad alto contenuto di magnesio (come le serie 5083 e 5456) in cui la chimica del riempitivo deve corrispondere al comportamento alla corrosione della lega di base
• Servizio a bassa temperatura, in cui alcune leghe di apporto perdono tenacità al diminuire della temperatura
• Giunti critici per la fatica in cui una maggiore resistenza alla trazione del metallo saldato riduce il tasso di crescita delle cricche da fatica
• Ambienti marini e offshore in cui l'esposizione prolungata al cloruro richiede un riempitivo il cui potenziale di corrosione sia compatibile con la lega di base

Perché ER5183 risolve queste lacune

Il contenuto di magnesio è la differenza funzionale

ER5183 contiene un livello di magnesio più elevato rispetto a molti riempitivi di alluminio per uso generale. Il magnesio in soluzione solida rafforza il metallo saldato e ne migliora la resistenza alla tensocorrosione in ambienti contenenti cloruro. Il contributo di resistenza del magnesio viene mantenuto dopo la saldatura senza richiedere un trattamento termico post-saldatura.

Questo non è un vantaggio secondario: è il motivo ingegneristico principale per cui ER5183 è specificato per recipienti a pressione saldati con leghe di base della serie 5000. Il metallo saldato deve essere chimicamente e meccanicamente compatibile con la lega di base per l'intera vita utile del recipiente.

È importante una maggiore resistenza del metallo saldato nella progettazione di recipienti a pressione?

Sì, e conta in un modo specifico. I codici di progettazione dei recipienti a pressione stabilizzano i valori di sollecitazione consentiti per i giunti di saldatura e tali valori sono legati alle proprietà meccaniche effettive del metallo saldato. Un filo di apporto con carico di snervamento inferiore o resistenza alla trazione inferiore costringe il progettista ad aumentare lo spessore della parete o a ridurre la pressione operativa consentita.

ER5183 produce metallo saldato con una resistenza come saldato più elevata rispetto alle alternative a basso contenuto di magnesio, il che offre al progettista dell'imbarcazione più spazio per lavorare entro i fattori di sicurezza richiesti dalla normativa senza sovraccaricare lo spessore della parete.

La resistenza alle basse temperature è un requisito fondamentale per i contenitori criogenici

I serbatoi di stoccaggio del GNL, i recipienti di processo criogenici e le apparecchiature per la movimentazione del gas liquido funzionano a temperatura molto inferiori a quelle ambientali. Le leghe di alluminio generalmente mantengono la tenacità alle basse temperature meglio dell'acciaio al carbonio, motivo per cui l'alluminio viene utilizzato in questa applicazione. Ma la scelta del filo di apporto è ancora importante.

ER5183 è noto per mantenere un'adeguata tenacità a temperatura criogeniche, motivo per cui appaiono ripetutamente nelle specifiche per GNL e recipienti criogenici. Un riempitivo che diventa fragile alla temperatura di servizio rappresenta un problema strutturale indipendentemente dalle sue prestazioni a temperatura ambiente.

Contesti applicativi che richiedono specificamente ER5183

Destinatari a pressione marittimi e attrezzature offshore

Gli ambienti marini combinano un'esposizione prolungata alla nebbia salina con carichi meccanici e, nelle applicazioni offshore, con il ciclo di fatica indotto dalle onde. I recipienti a pressione in questo ambiente (accumulatori idraulici, bombole di gas, recipienti di processo su piattaforme) necessitano di giunti saldati che resistono contemporaneamente sia alla corrosione che alla fatica.

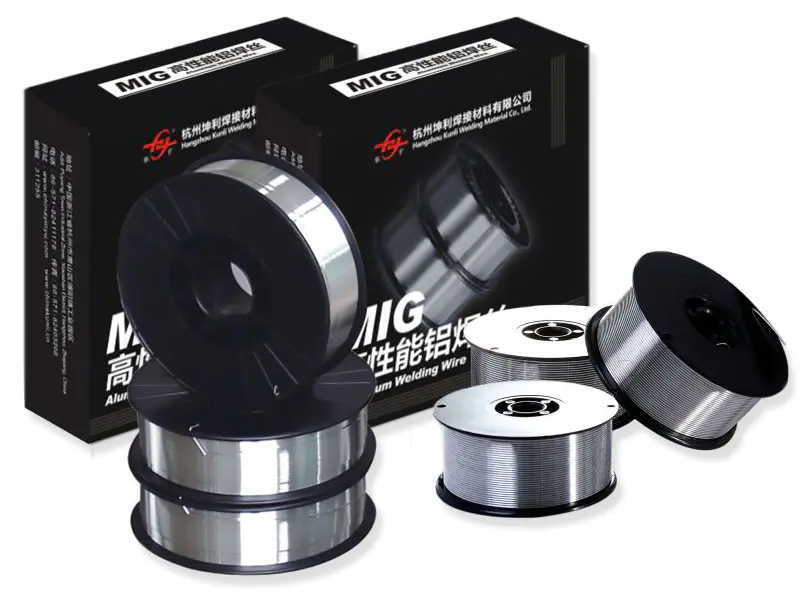

Il filo MIG in alluminio 5183 fornisce la combinazione di resistenza alla corrosione a base di magnesio e adeguata resistenza alla saldatura richiesta da queste applicazioni. La specifica di un riempitivo per uso generale in un'applicazione per recipienti a pressione marini presenta una discrepanza tra l'ambiente di servizio e la capacità del metallo saldato.

Recipienti per processi chimici che trattano mezzi corrosivi

Nella lavorazione chimica, i recipienti che muovono acidi, soluzioni caustiche o flussi di processo contenenti alogenuri desiderati di giunti saldati il cui comportamento alla corrosione sia prevedibile per tutta la vita operativa del recipiente. Una zona di saldatura che si corrode più velocemente del materiale di base è un punto di rottura difficile da rilevare visivamente finché non si verifica una perdita significativa della parete.

Per i recipienti chimici a base 5083, ER5183 mantiene la compatibilità galvanica tra il metallo saldato e la lega di base, riducendo la forza motrice elettrochimica per la corrosione preferenziale della saldatura.

Destinatari a pressione non sparati con codici a pressione

Gli standard di fabbricazione dei destinatari a pressione in varie giurisdizioni specificano i metalli d'apporto accettabili per diverse combinazioni di leghe di base e servizi. Per le leghe di base della serie 5000 utilizzate in recipienti a pressione non cotti, ER5183 è costantemente elencato come riempitivo accettabile. L'utilizzo di un riempitivo non approvato introduce problemi di conformità che vanno oltre le prestazioni e potrebbero invalidare la certificazione del destinatario.

I produttori che lavorano sotto pressione devono verificare l'approvazione del metallo d'apporto per la specifica lega di base e la classe di servizio prima della saldatura, non dopo.

Confronto di ER5183 con altri comuni riempitivi in alluminio per il funzionamento di recipienti a pressione

ER5356 è talvolta considerato un'alternativa a ER5183 e, per saldature strutturali non critiche su leghe della serie 5000, è spesso adeguato. La limitazione principale è il servizio criogenico: ER5356 non è adatto a temperatura di servizio inferiore a circa meno 65 gradi Celsius, il che lo esclude per GNL e apparecchiature di processo a bassa temperatura. ER5183 non prevede tale restrizione.

Considerazioni pratiche sulla saldatura quando si utilizza ER5183

Alimentazione del filo e del regolatore del rullo trainafilo

ER5183 ha proprietà meccaniche simili ad altri riempitivi in alluminio della serie 5000 dal punto di vista dell'alimentazione del filo. È più morbido del filo di acciaio e più suscettibile alla deformazione dei rulli di trascinamento se la pressione di contatto è troppo alta. Utilizzare rulli con scanalatura a V o con scanalatura a U con bassa forza di contatto e utilizzare un rivestimento in Teflon o nylon nel cavo della pistola per ridurre l'attrito.

Il filo di alluminio di tutti i tipi necessita di uno stoccaggio pulito e asciutto. La contaminazione dell'umidità sulla superficie del filo può contribuire alla porosità della saldatura, che è un difetto particolarmente grave nei recipienti a pressione dove la porosità è un criterio di rifiuto nei codici applicabili.

Selezione del gas di protezione secondo ER5183

L'argon puro è il gas di protezione standard per la saldatura MIG dell'alluminio, compreso il filo MIG in alluminio 5183. L'argon fornisce caratteristiche di arco stabili e supporta la modalità di trasferimento dello spruzzo che produce la penetrazione profonda e il profilo pulito del cordone adatto al funzionamento dei destinatari a pressione.

Le miscele di argon-elio aumentano l'energia dell'arco e possono migliorare la fusione su sezioni più spesse, ma aumentano anche il rischio di porosità se la copertura schermante non viene mantenuta completamente. Per le applicazioni con recipienti a pressione in cui la porosità è strettamente controllata dal codice, l'argon puro è la scelta a basso rischio, a meno che lo spessore della sezione non richieda specificamente un apporto di calore più elevato.

Preriscaldamento e controllo della temperatura di interpass

L'alluminio non richiede il preriscaldamento allo stesso modo dell'acciaio, ma il controllo della temperatura di interpass è importante per le saldature a passaggi multipli. Consentire al giunto di raffreddarsi troppo rapidamente tra una passata e l'altra può introdurre stress residuo. Una temperatura di interpass eccessiva può influenzare le proprietà della zona interessata dal calore.

Per il funzionamento con recipienti a pressione, la temperatura di interpass deve rientrare nell'intervallo consigliato dallo standard di fabbricazione applicabile. Tieni traccia della temperatura con termometri a contatto anziché stimarla tramite tocco o osservazione.

Quando consultare le specifiche prima di selezionare il cavo

Se il progetto prevede uno dei seguenti aspetti, la selezione del metallo d'apporto deve essere verificata rispetto allo standard applicabile prima di iniziare la saldatura:

• Destinatari soggetti a prova di pressione o ispezione di terzi
• Temperatura di servizio inferiori a quelle ambientali, in particolare inferiori a meno 65 gradi Celsius
• Leghe di base delle serie 5083, 5086 o 5456
• Servizio di processo marittimo, offshore o chimico
• Progetti in cui è richiesta la qualificazione della procedura di saldatura
• Cambiare il metallo d'apporto dopo la qualificazione significa riqualificare la procedura, con implicazioni in termini di tempi e costi. Scegliere il riempimento correttamente in fase di progettazione evita questo problema.

Approvazione ER5183 per lavori su destinatari a pressione certificati

La fabbricazione di destinatari a pressione richiede metalli d'apporto che possano essere ricondotti alla certificazione del materiale, con verifica della composizione chimica per lotto di produzione. Un filo di apporto che funziona correttamente nei test ma che non può essere ricondotto a un'analisi chimica documentata crea problemi di conformità difficili da risolvere una volta completato il destinatario. Hangzhou Kunli materiali di saldatura Co., Ltd. fornisce il filo MIG in alluminio 5183 per destinatari a pressione, applicazioni di saldatura criogenica, marina e offshore. I loro prodotti includono la documentazione di certificazione per supportare la qualificazione della procedura e i requisiti di ispezione di terze parti. Se stai specificando o acquistando ER5183 per un progetto di destinatario di pressione, contattare la legge di base, le condizioni di servizio e lo standard di fabbricazione applicabile fornisce al team il contesto per confermare l'idoneità del prodotto e i termini di fornitura.
